四国運輸(株)坂出物流センター改修工事

ルーフデッキ雨漏りカバールーフ工事

HPをご覧頂き、お問い合わせを頂きました。

雨漏り修繕を目的とした屋根の改修工事は
工場を稼働したままでも工事ができるカバー工法で行いました!

概要記事

お客様の困りごと

・倉庫天井の屋根ボルトからの雨漏りによる漏水が酷く、
 荷物が置けなくなってしまった。

・車両出入口庇屋根の軒先樋が機能していない。

・屋根全体のサビが酷い。

解決策・ポイント

・屋根の雨漏りとサビは、既存屋根の上にガルバリウム屋根を葺く
 カバー工法にて解決!工場も稼働したままで構いません。


お客様の声

工事中も通常通り工場稼働ができ助かりました。
雨漏りが止まり、無事荷物も置けるようになりました。
無塵カバー工法のゼロディールーフ工法にしたので工場内が少し涼しくなりました。大変満足です。

工事概要

施工場所 香川県坂出市・四国運輸(株)坂出物流センター
施工規模 6764.5㎡
工法 ゼロディールーフカバー工法
使用材 カラーガルバリウム鋼板・厚0.8㎜
裏打ち材貼4㎜
施工期間 約3ヶ月

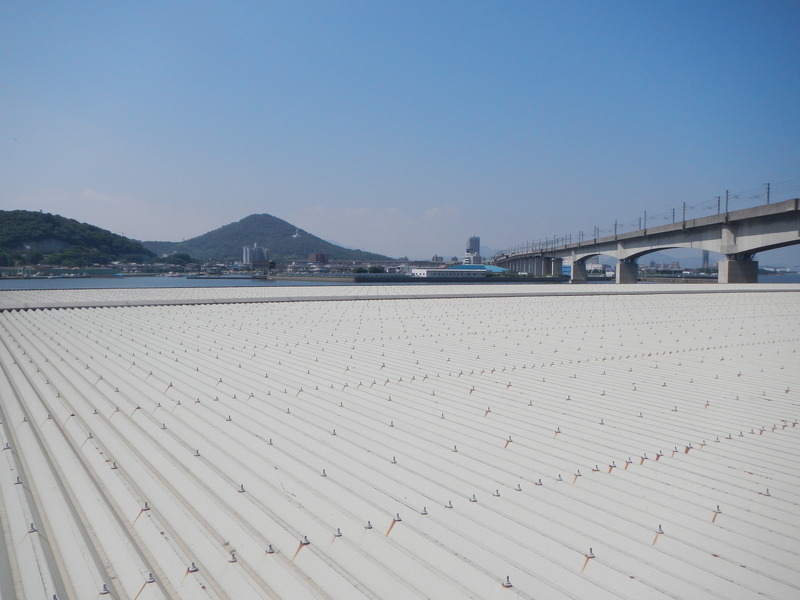

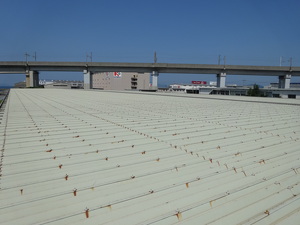

屋根改修工事:前

屋根改修工事:前

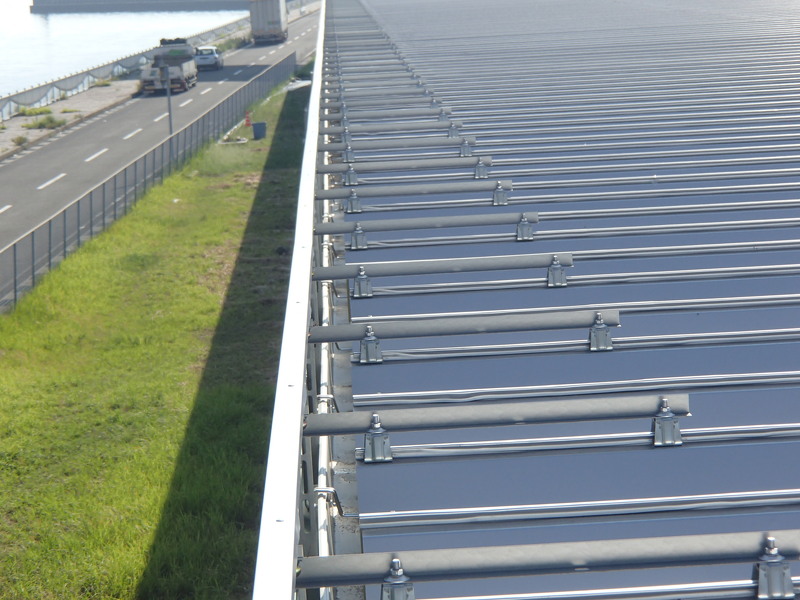

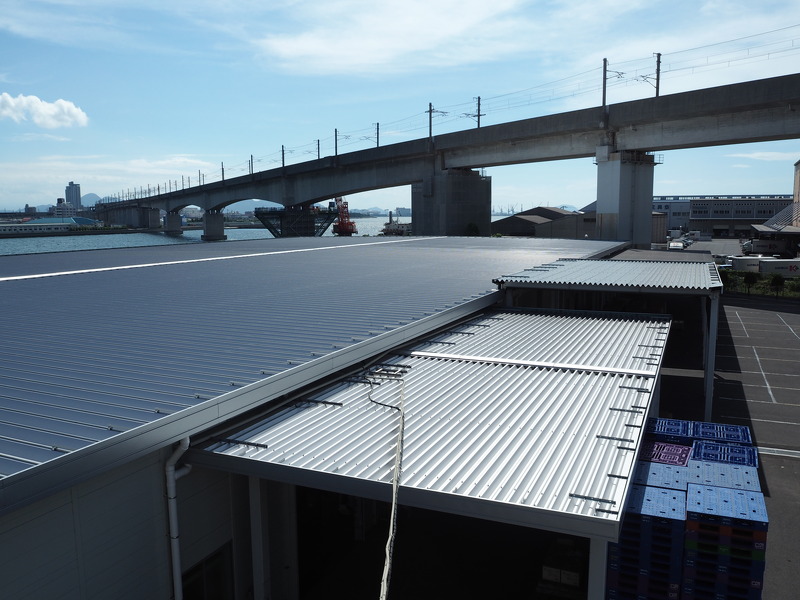

屋根改修工事:後

屋根改修工事:後

屋根改修工事前

屋根改修工事前

屋根改修工事後

屋根改修工事後

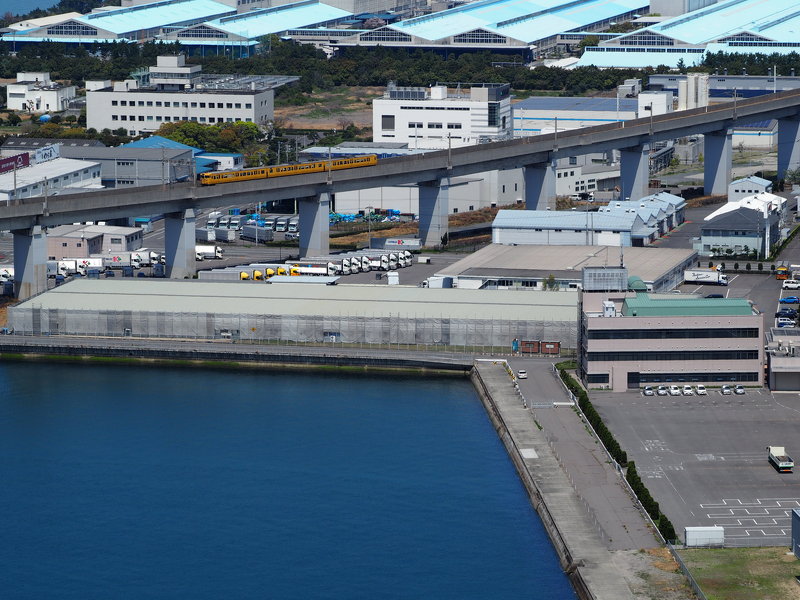

施工前・全景

施工前・全景

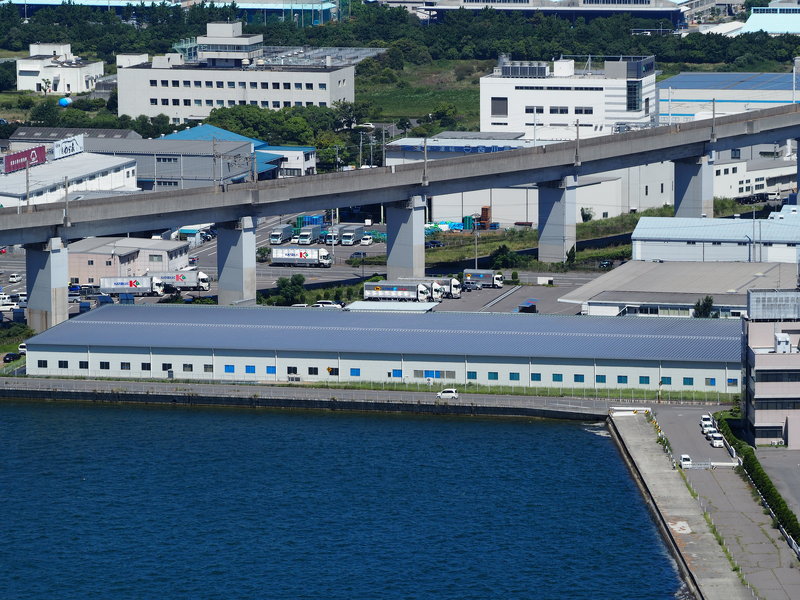

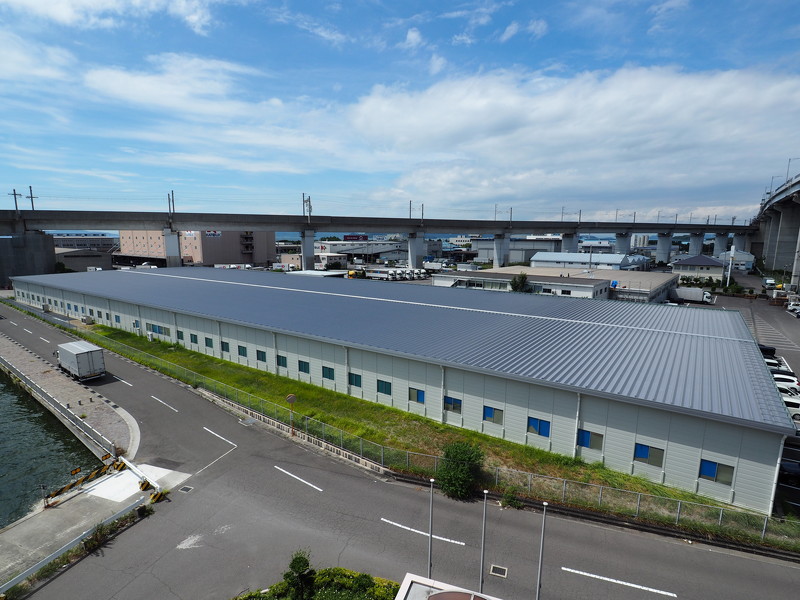

施工後・全景

施工後・全景

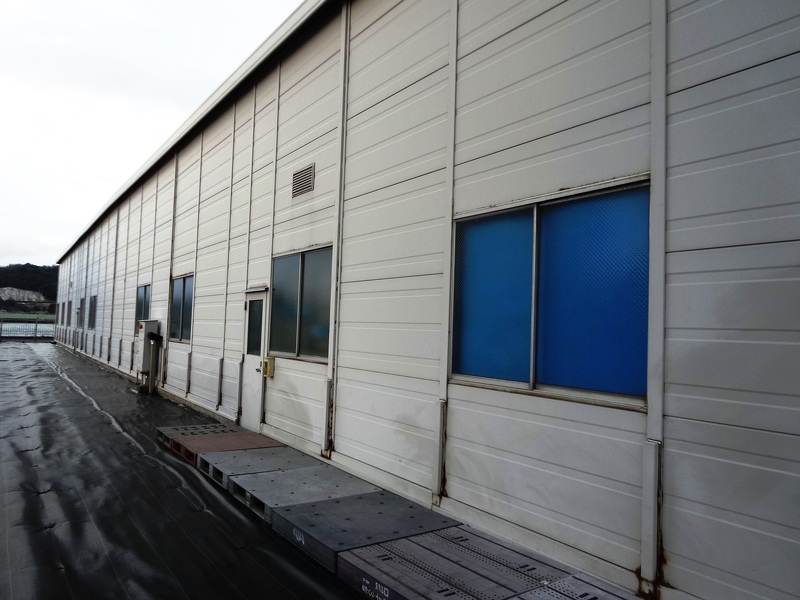

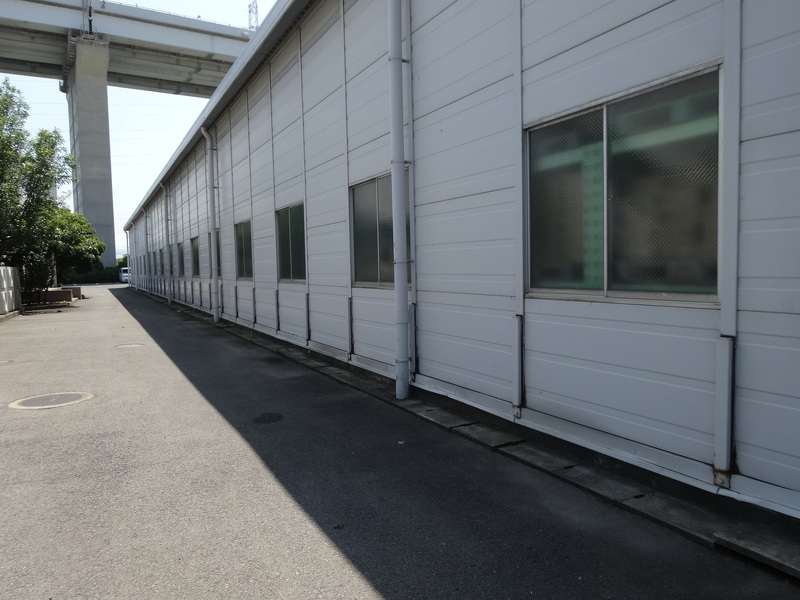

壁改修工事:前

壁改修工事:前

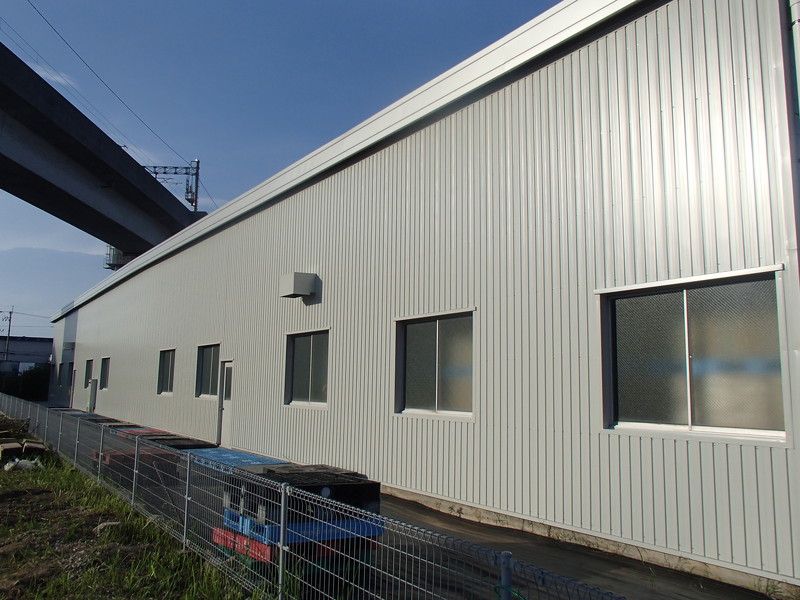

壁改修工事:後

壁改修工事:後

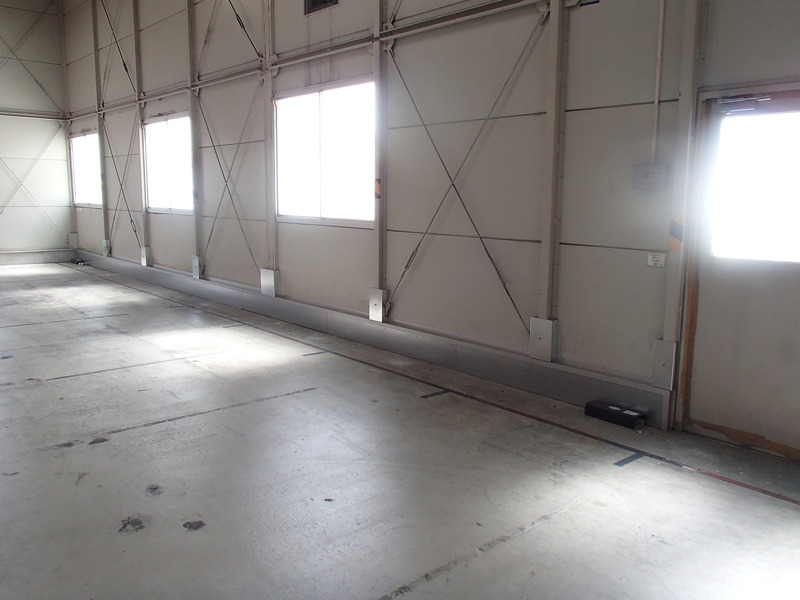

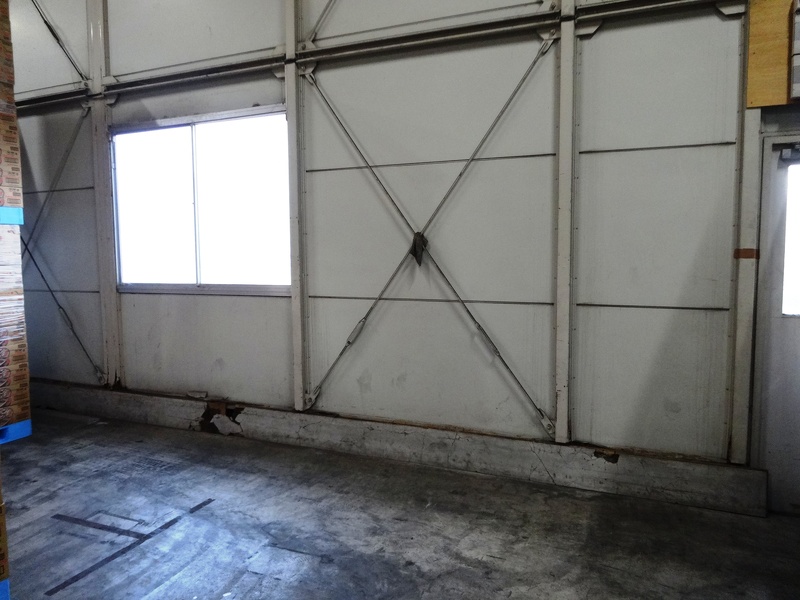

内部 笠木銅板補強:前

内部 笠木銅板補強:前

内部 笠木銅板補強:後

内部 笠木銅板補強:後

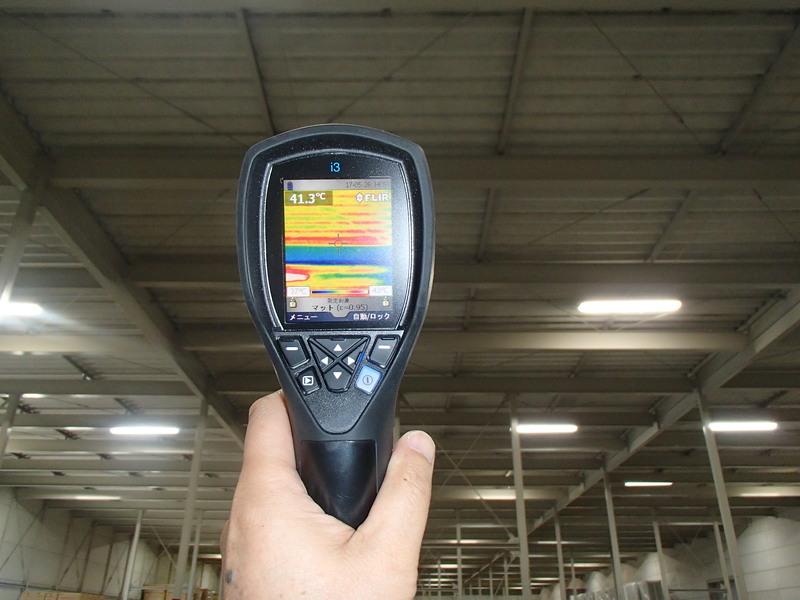

内部温度:施工前

内部温度:施工前
計測日時…2017/5/26 14時
温  度…41.3°

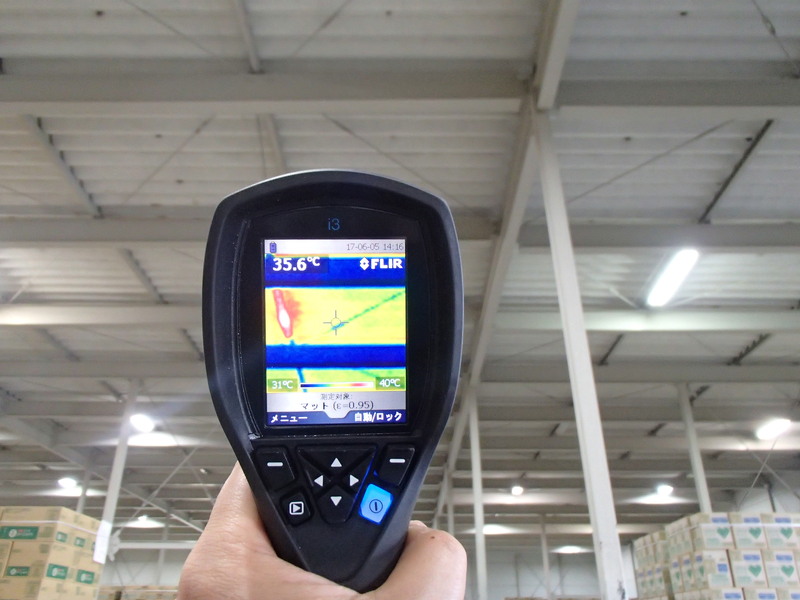

内部温度:施工後

内部温度:施工後
計測日時…2017/6/5 14時
温  度…35.6°

施工の流れ

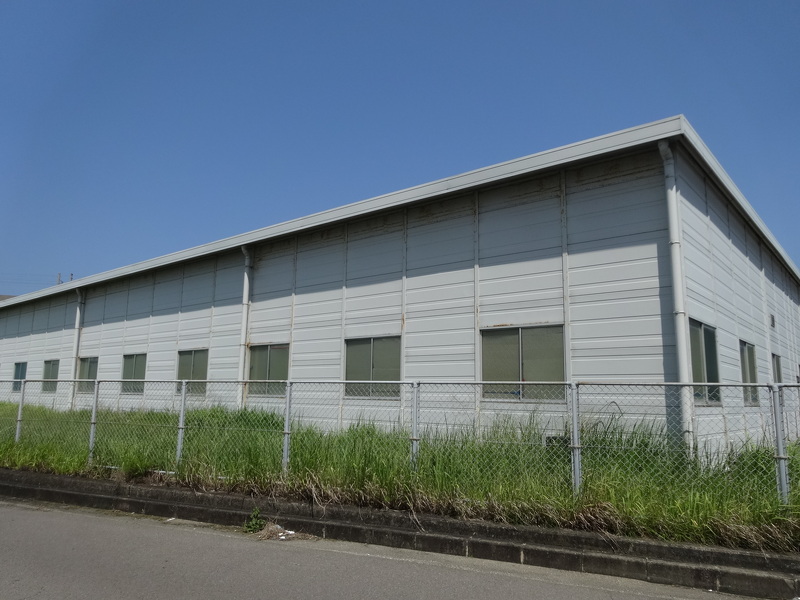

施工前・建物写真

施工前

今回施工する建物の写真です。

施工前・建物写真

施工前・建物写真

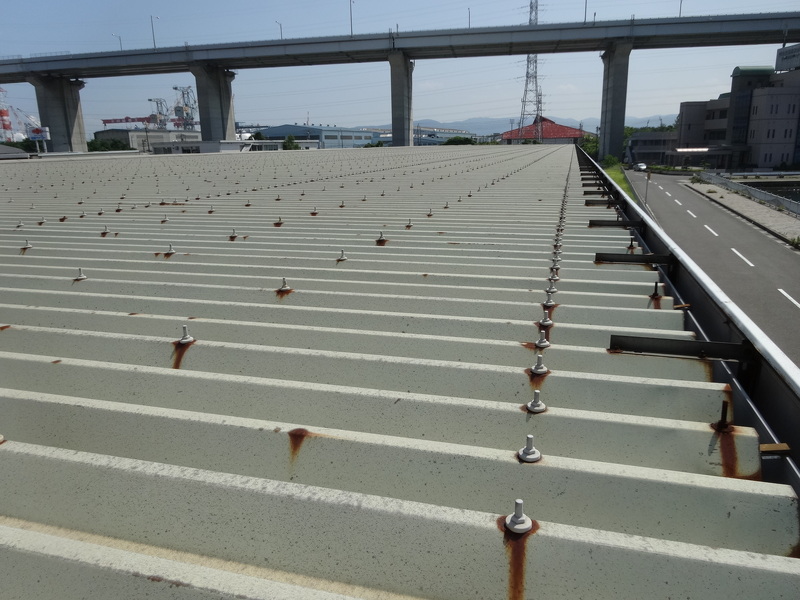

屋根ボルトの劣化

屋根ボルトの劣化

ボルトサビによる劣化が見られます。この腐食した部分から雨水が侵入した事が雨漏りの原因の1つでした。

屋根軒先の腐食

屋根軒先の腐食

軒先部分もボルト同様、サビにより腐食しています。

倉庫内屋根ボルトの雨浸み

倉庫内屋根ボルトの雨浸み

内部の写真です。屋根ボルト部分から雨水が侵入していました。

作業用安全足場設置

作業用安全足場設置

工事に取り掛かります。仮設足場の設置とシート張りが完了しました。

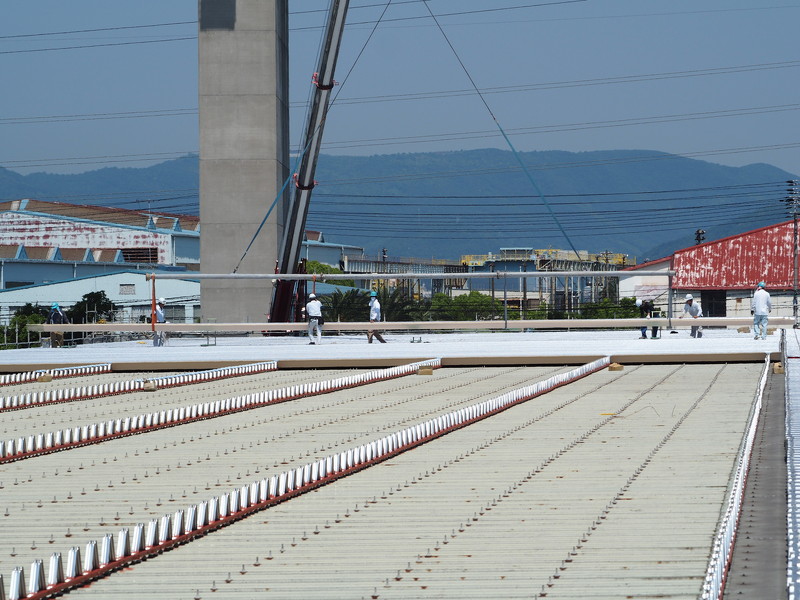

下地取付け状況

下地取付け状況

既存のボルトにフラワーサドルを取付け、サドルにC型を溶接・ビス留めして取付けます。

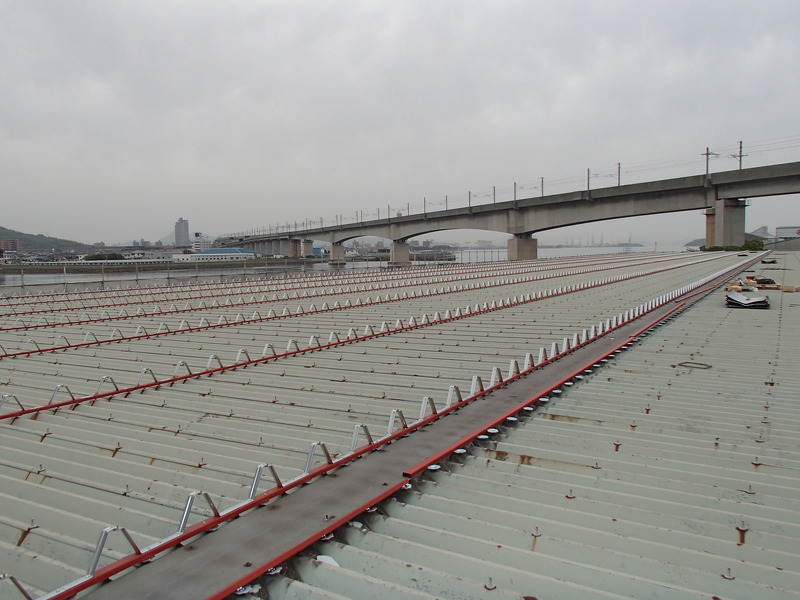

タイトフレーム取付け

タイトフレーム取付け

屋根を取付けるためのタイトフレームをC型に溶接留めで取付けていきます。また、妻フレームを1.2m以内で取付けします。

タイトフレーム取付け

タイトフレーム取付け

タイトフレームの取付けが完了しました。

下地強度試験

下地強度試験

使用するのは「非破壊簡易型引張試験器」です。

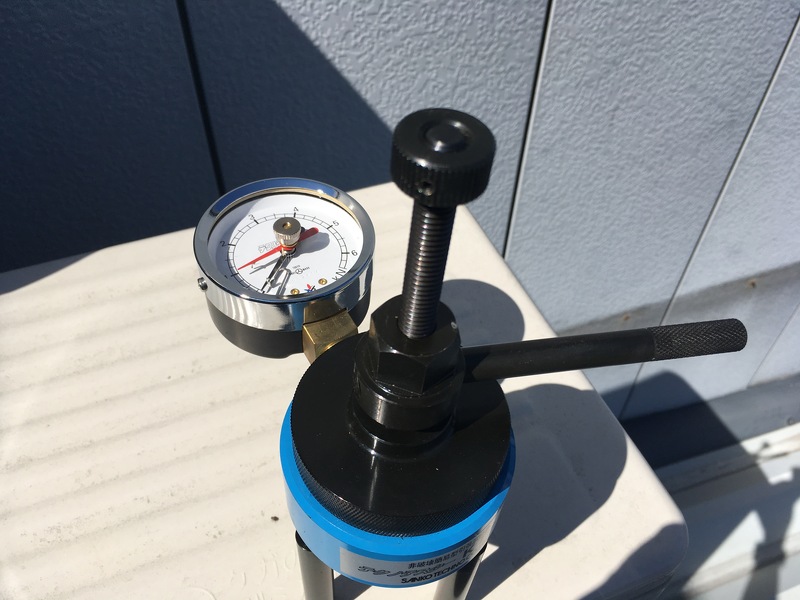

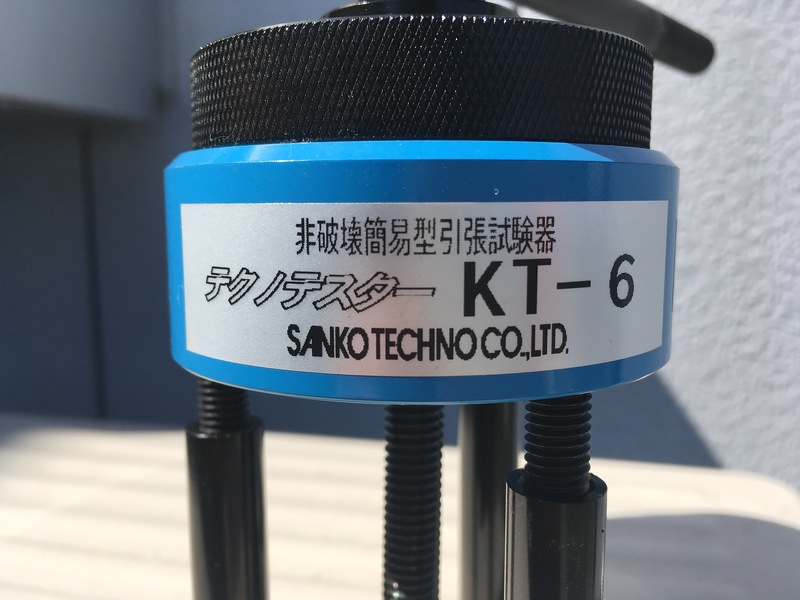

下地強度計測機械

下地強度計測機械

テクノテスターKT-6

下地強度試験状況

下地強度試験状況

現場にて下地引張試験を行い、引張強度の確認をします。

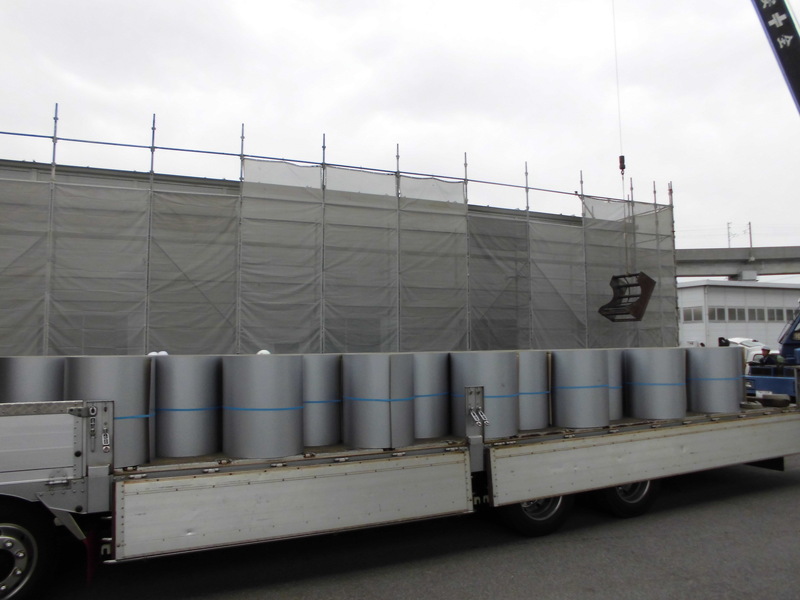

材料搬入

材料搬入

屋根材の長さにカットしたコイルを現場搬入します。

材料置場

材料置場

使用するコイルです。シート養生をして屋根成型機横にコイルを置きます。

成型機の搬入

成型機の搬入

屋根材の長さ、荷降ろしの位置を考慮して、事前に計画をした場所に設置をします。

成型加工状況

成型加工状況

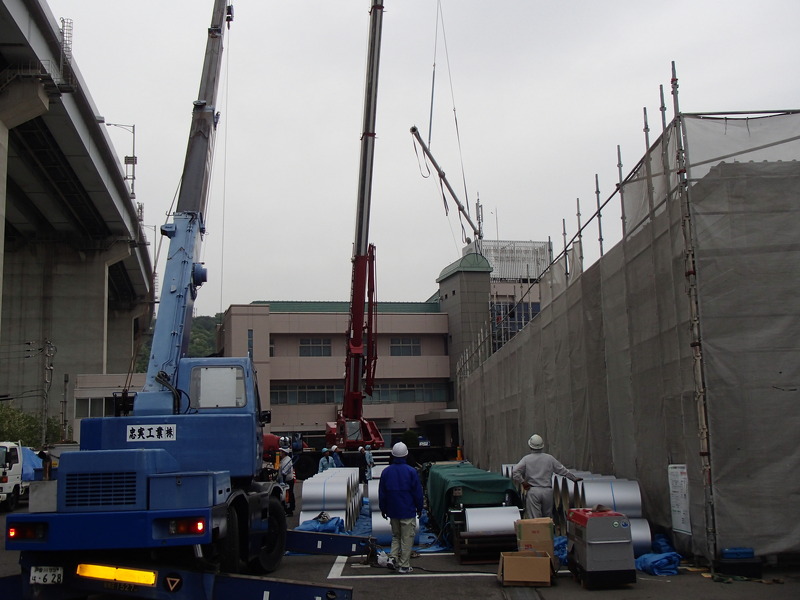

コイルを10tクレーンで成型機にのせ、成型された屋根材は3枚1組で6.5tクレーンにて荷上げします。

成型加工状況

成型加工状況

成型された屋根材が押し出されてくるのでやねの長さ分の場所が必要になります。

屋根材荷上げ状況

屋根材荷上げ状況

加工して完成した屋根材はレッカーで吊り上げ、屋根上にいる職人の元へと運ばれます。

コイル置場 成型場所

コイル置場 成型場所

これは加工前の屋根材を吊り上げて並べている様子です。

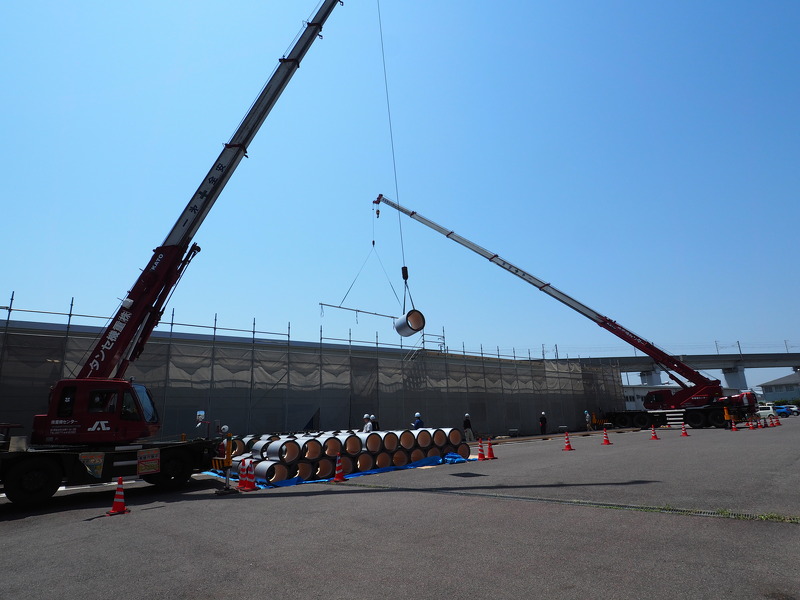

屋根材のクレーン吊り上げ状況

屋根材のクレーン吊り上げ状況

屋根の長さにあわせたてんびんを使って荷上げします。

屋根材のレッカー荷上げ

屋根材のレッカー荷上げ

声を掛け合いクレーン操縦者と無線連絡をとりながら荷上げが行われます。緊張感のある共同作業です。

ルーフデッキ葺き状況

ルーフデッキ葺き状況

荷下ろし後、1枚の屋根材につき6名の職人で葺いていきます。

ルーフデッキ運搬状況

ルーフデッキ運搬状況

クレーンで届かない所はセッパンキャリーを使って施工箇所まで人力で運搬します。大変な力仕事です…!

ルーフデッキ葺き状況

ルーフデッキ葺き状況

屋根とフレームを留めるための、ハゼ金具を取付けします。

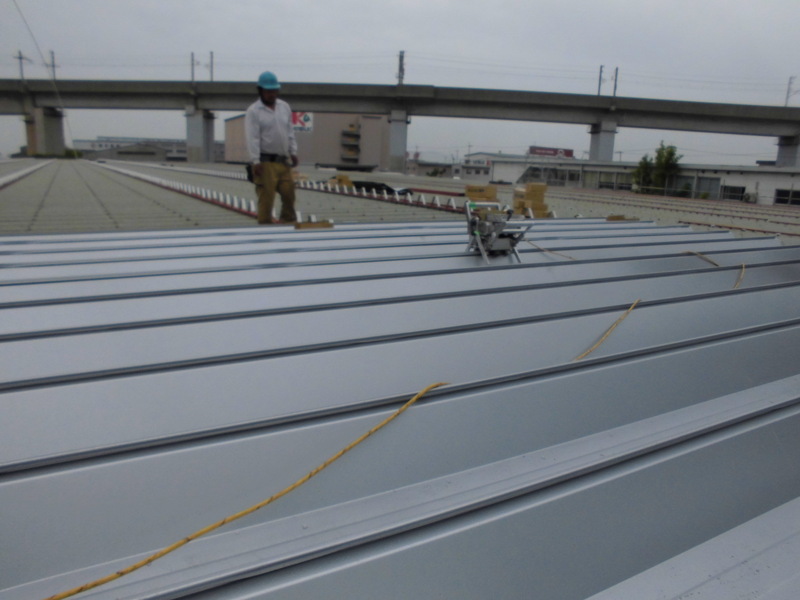

ルーフデッキ葺き状況

ルーフデッキ葺き状況

折板屋根のハゼを電動シーマーで締めていきます。

軒先面戸取付け

軒先面戸取付け

軒先を取り付けるための下地を取付けます。

軒先面戸取付け

軒先面戸取付け

施工図を確認して現地寸法取り、工場で加工して、軒先水切りを取付けします。

軒先取付け

軒先取付け

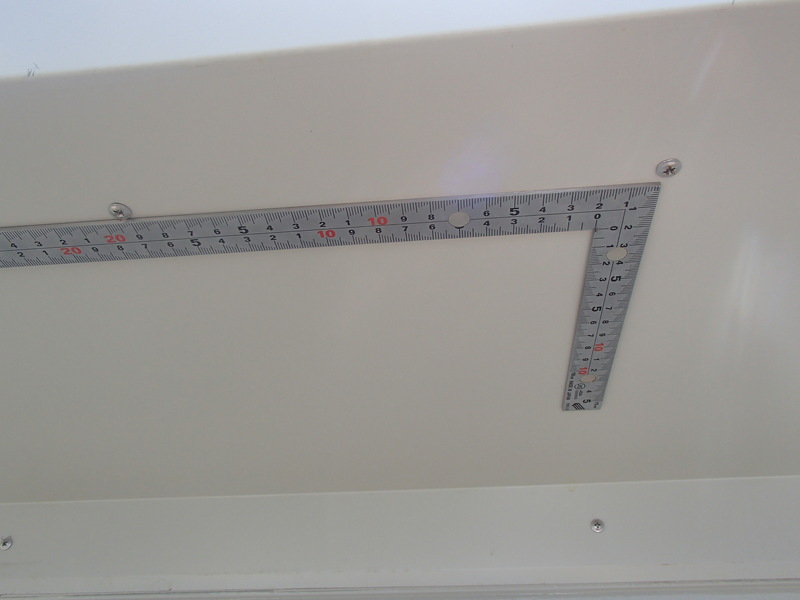

軒先水切のビス留めピックは200ピッチ程度で留付します。

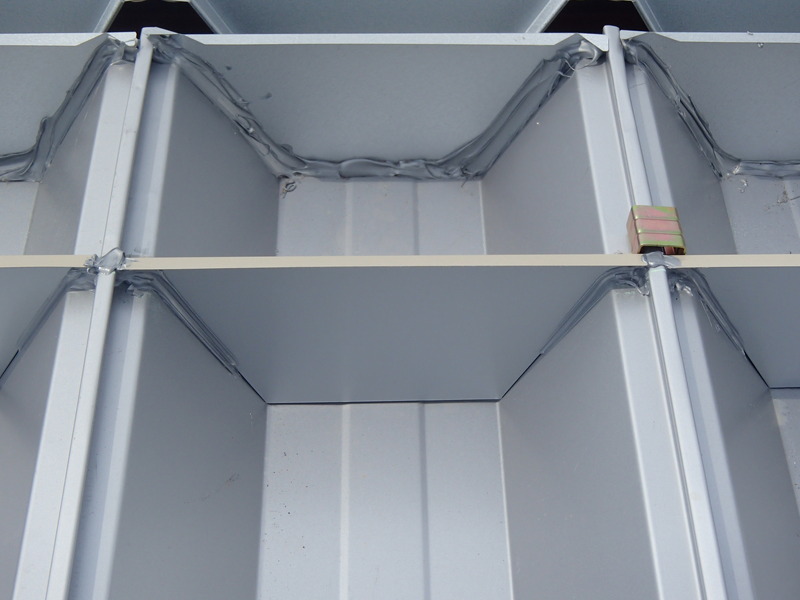

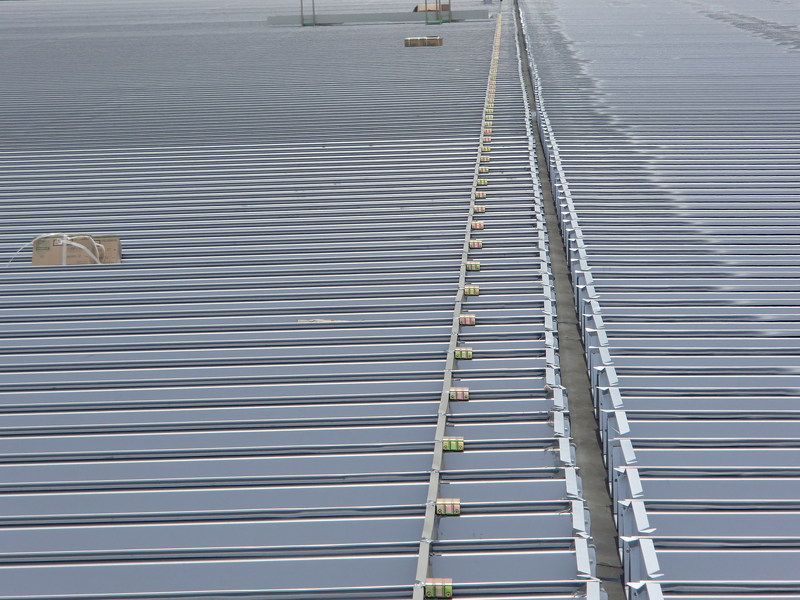

棟カバー取付け

棟カバー取付け

棟(水上側)は、二重面戸で取付け、棟包みを留めるための掴み金具を取付けします。

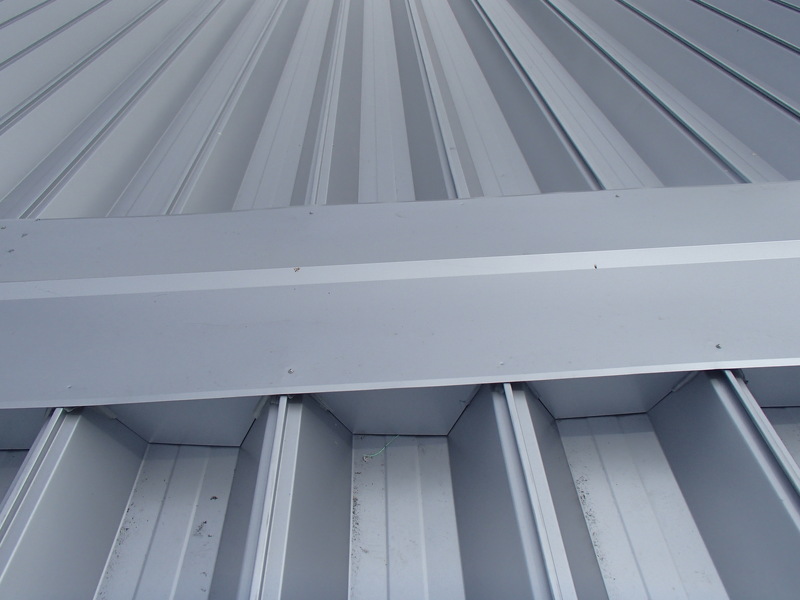

棟包み取付け

棟包み取付け

水止め面戸及びエプロン面戸取付け完了

棟包み取付け

棟包み取付け

取付けが完了しました。屋根の伸縮も考慮した棟包みを取付けします。

西外壁カバー施工

西外壁カバー施工

既存の柱型の形状に合わせて、下地材を自社加工して取付けます。

西外壁カバー施工

西外壁カバー施工

金属下地に角波鋼板ステンパッキン付ビス留め、サッシ額縁加工取付け、換気口、ウェザカバー加工取付け。

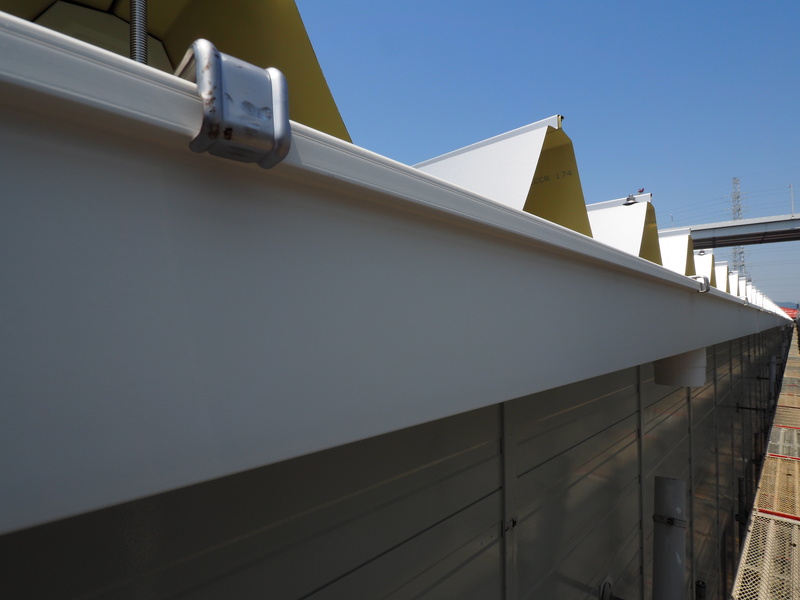

軒樋施工

軒樋施工

屋根面積の雨量を計算し、選定した樋を取付けします。

軒樋施工

軒樋施工

樋吊り金具を屋根の高さに合わせて選定し取付けします。

軒樋施工

軒樋施工

既存の位置にSUS受け金具を使って、竪樋を取付けます。使用材料・VUΦ75カラー。

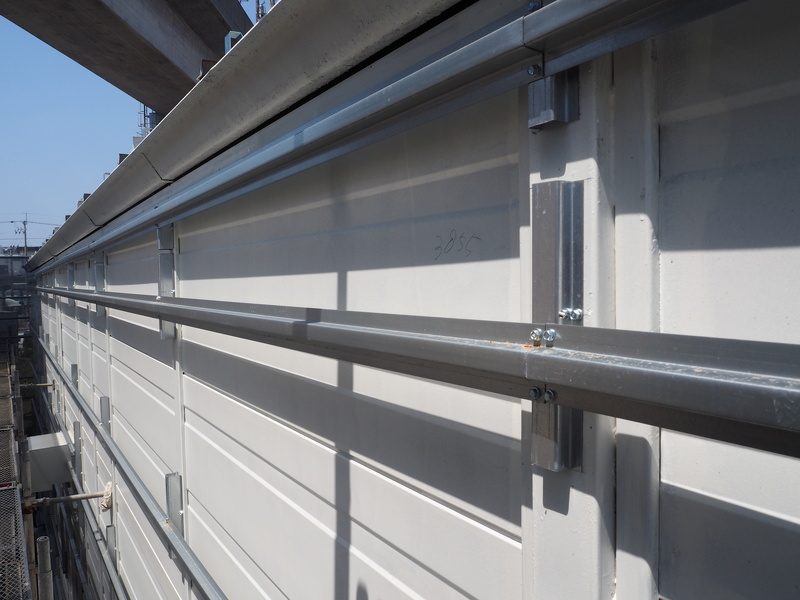

幕板

幕板

軒先側の幕板1+400取付け。下地専用アングル及び掴み金具を取付けします。

幕板

幕板

ケラバ側幕板1+400取付け。下地アングル(特注)及び掴み金具を取付けます。

移動式足場

足場

足場が設置出来ない場所は、移動式足場を使って作業します。

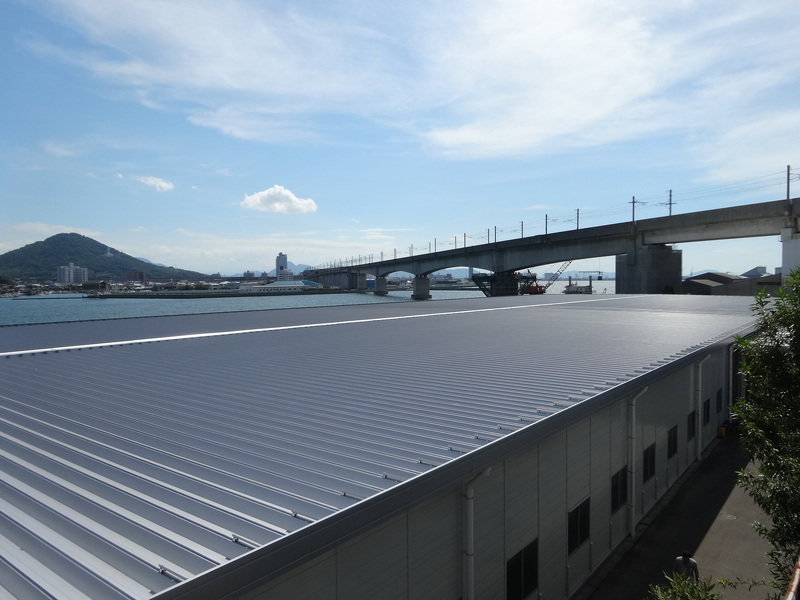

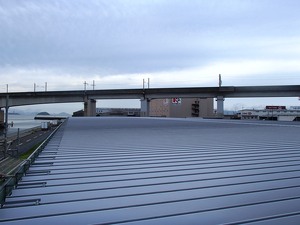

完成

完成

全ての工程が完了しました。

完成

完成

完成

完成
